İlk olarak, teknik performans göstergeleri
1. Çıkış voltaj aralığı: 0-12V ayarlanabilir, maksimum çıkış akımı: 40A
Çıkış voltaj aralığı: 0-24V ayarlanabilir, maksimum çıkış akımı: 20A
Çıkış voltaj aralığı: 0-36V ayarlanabilir, maksimum çıkış akımı: 15A
Çıkış voltaj aralığı: 0-48V ayarlanabilir, maksimum çıkış akımı: 10A
Çıkış voltaj aralığı: 0-60V ayarlanabilir, maksimum çıkış akımı: 8A
Çıkış voltaj aralığı: 0-80V ayarlanabilir, maksimum çıkış akımı: 6A
Çıkış voltaj aralığı: 0-120V ayarlanabilir, maksimum çıkış akımı: 4A
Çıkış voltaj aralığı: 0-160V ayarlanabilir, maksimum çıkış akımı: 3A
Çıkış voltaj aralığı: 0-220V ayarlanabilir, maksimum çıkış akımı: 2.2A
Çıkış voltaj aralığı: 0-300V ayarlanabilir, maksimum çıkış akımı: 1.6A
2. Akım sınırlama çıkış akımı aralığı: (0-40A)(0-20A) (0-15A) (0-10A) (0-8A) (0-6A) (0-4A) (0-3A) (0-2.2A)(0-1.6A) sürekli ayarlanabilir
3. Dalgalanma gerilimi; En fazla 100mV
4. Eşdeğer iç direnci regülatörü: fazla 0.O5Ω
5. Voltaj ayar oranı: 100%
6. Kısa devre akım sınırı koruması ile, otomatik kurtarma fonksiyonu
Kullanım operasyonu

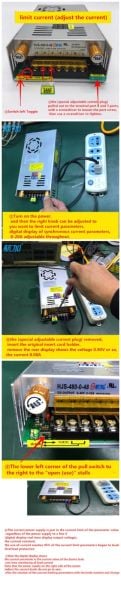

Akımı ayarlamak için (akım nasıl sınırlanır?)

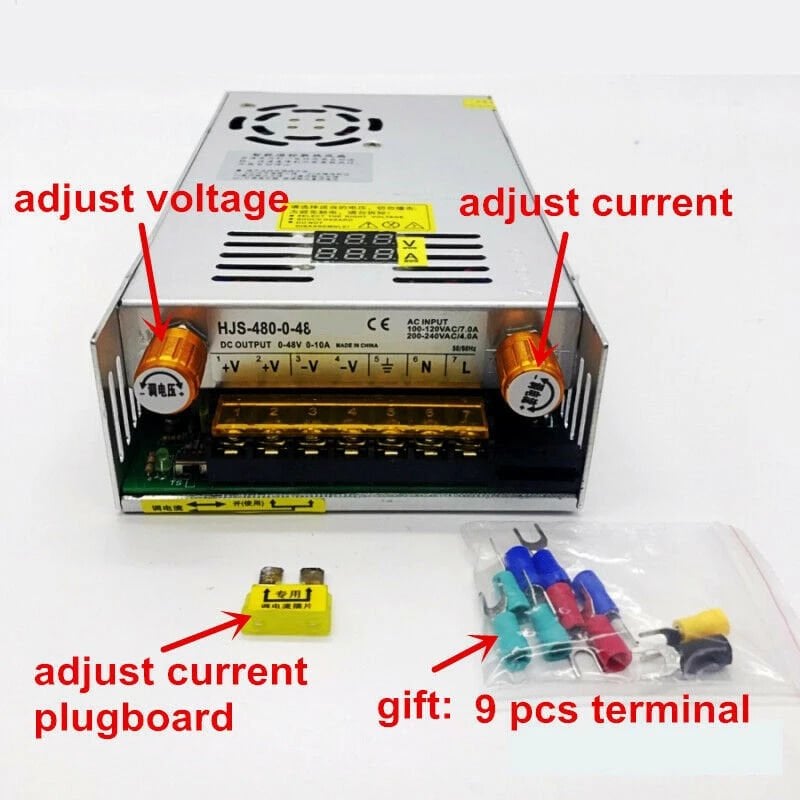

1. Elektrik kesintisi durumunda çalıştırın, sol alt köşedeki küçük çekme anahtarını mevcut ayar dişlisine çekin
2. Kablo bağlantı noktasının 2. Ve 3. Bağlantı noktalarına (özel akım düzenleme eki) çekin, bağlantı noktası vidasını bir tornavida ile gevşetin ve bir tornavida ile sıkın (şu anda, listelenen güce bağlanın) ve daha sonra ölçüm cihazının voltajını 0.00V gösterir, Ve akım mevcut parametreyi gösterir. Şu anda, güç kaynağı küçük bir akım yayacaktır.
3. Sağ tarafta (akım düğmesini ayarlayın), istediğiniz akım limit parametresini ayarlayabilir ve mevcut parametreyi dijital ekran ile senkronize olarak görüntüleyebilirsiniz. 0-21A/0-16A/0-11A/0-6.5A tüm süreçte ayarlanabilir.
4. (özel ayar akımı fişi) çıkarın ve orijinal insert kart tutucu içine geri takın. Dijital ekran 'i çıkardıktan sonra, voltaj yaklaşık 0.90V ve akım 0.00A.
5. "açık (kullanım)" konumunu açmak için çekme anahtarını sol alt köşede sağa çekin.
6. Akım güç kaynağı, mevcut sınırın parametre değerindedir. Güç kaynağı birkaç V olarak ayarlanır (dijital ekran çıkış voltajını gerçek zamanlı olarak gösterir), akım değişmez, ve akım akım sınırlama parametrenin 95% akım sınırına ulaşır. Aşırı yük koruması
7. Şu anda dijital ekran tarafından görüntülenen mevcut parametre, cihaz yükünün geçerli değeridir ve yük akımı gerçek zamanlı olarak izlenir.
Yük cihazı bağlandığında, mevcut değer doğrudan gerçek zamanlı olarak ayarlanabilir. Maksimum akım değeri, yük cihazının maksimum akım değeridir. Mevcut ayar düğmesi saat yönünde cihazın maksimum akım değerini aşarsa, dijital akım değeri dayanmaz. Gerçek zamanlı senkronize dijital ekran, sadece cihazın maksimum akım değerini gösterir.
Akım sınırlamaya gerek yoksa, yukarıdaki işlem olmadan genel ekipmanı kullanın, çekme anahtarını sol alt köşede "açık (kullanım)" konumuna çekin, ve (akım ayar düğmesini) saat yönünde yukarı çevirin. Şu anda maksimum akım sınırı 21A/16A/11A/6.5A/4A, şu anda güç kaynağı parametresi çıkış 0-24V21A/0-16A/0-48V11A/0-15a 15a/0-80V6.5A/0-120V4A, 0-24V20A /0-36V15A/0-48V10A/0-80V6A/0-120V4A anahtarlama güç kaynağına eşittir
Kullanımı: temelde çeşitli pil şarj, DC ekipman, DC motor kademesiz hız ayarı, LED kademesiz karartma, kimyasal galvanik hız ayarı, bilimsel araştırma testi, öğrenci deney, vb, ve çok çeşitli kullanımlar.
Özel dikkat: motor veya fan gibi endüktif yük kullanıyorsanız, lütfen motorun maksimum başlangıç akımı parametresine dikkat edin. Bu parametre, güç kaynağının maksimum çalışma akımından daha yüksek olmamalıdır. Aksi takdirde, güç kaynağı hasar görebilir. Daha yüksek bir akım güç kaynağı seçmeli veya motoru yumuşatmalısınız. Ani akımı emmek için koruma devresi aktive edilir
